Sebagai pemasok step ring PTFE, memastikan konsentrisitas produk kami adalah hal yang paling penting. Konsentrisitas mengacu pada sejauh mana garis tengah suatu fitur sejajar dengan garis tengah fitur lainnya. Dalam kasus step ring PTFE, konsentrisitas yang tepat sangat penting untuk kinerja dan fungsionalitasnya dalam berbagai aplikasi. Dalam postingan blog kali ini, saya akan membagikan beberapa metode efektif tentang cara memeriksa konsentrisitas step ring PTFE.
Memahami Pentingnya Konsentrisitas pada Step Ring PTFE
Sebelum mempelajari metode pemeriksaan, penting untuk memahami mengapa konsentrisitas penting untuk step ring PTFE. Cincin ini biasanya digunakan dalam aplikasi penyegelan, seperti sistem hidrolik dan pneumatik. Jika step ring PTFE tidak memiliki konsentrisitas yang tepat, hal ini dapat menyebabkan keausan yang tidak merata, kebocoran, dan berkurangnya efisiensi penyegelan. Hal ini, pada gilirannya, dapat menyebabkan kegagalan sistem, peningkatan biaya pemeliharaan, dan potensi bahaya keselamatan. Oleh karena itu, pengukuran konsentrisitas yang akurat diperlukan untuk menjamin kualitas dan keandalan step ring PTFE kami.
Alat yang Diperlukan untuk Pemeriksaan Konsentrisitas
Untuk memeriksa konsentrisitas step ring PTFE, Anda memerlukan alat berikut:
- Indikator Panggilan: Dial Indicator adalah alat ukur presisi yang dapat mendeteksi variasi kecil dalam jarak. Hal ini digunakan untuk mengukur runout dari step ring PTFE, yang merupakan indikasi konsentrisitasnya.
- Blok V: Blok V adalah alat dengan alur berbentuk V yang dapat menahan step ring PTFE dengan aman selama proses pengukuran. Ini membantu memastikan bahwa cincin sejajar dan berada di tengah dengan benar.
- Pelat Permukaan: Pelat permukaan adalah permukaan datar dan halus yang menjadi dasar pengukuran yang stabil. Ini membantu menghilangkan faktor eksternal yang dapat mempengaruhi keakuratan pengukuran.
Panduan Langkah demi Langkah untuk Memeriksa Konsentrisitas
Sekarang, mari kita telusuri proses langkah demi langkah dalam memeriksa konsentrisitas step ring PTFE:
Langkah 1: Siapkan Ruang Kerja
- Bersihkan pelat permukaan dan blok V untuk menghilangkan kotoran, serpihan, atau kontaminan. Ini akan memastikan pengukuran yang akurat.
- Tempatkan blok V pada pelat permukaan dan pastikan posisinya rata dan stabil.
Langkah 2: Pasang Cincin Langkah PTFE
- Tempatkan step ring PTFE dengan hati-hati di blok V, pastikan berada di tengah dan sejajar dengan alur V.
- Pastikan cincin terpasang dengan kuat di blok V untuk mencegah gerakan apa pun selama proses pengukuran.
Langkah 3: Siapkan Indikator Dial
- Pasang indikator dial pada dudukan atau alas magnet.
- Posisikan indikator dial sehingga probe bersentuhan dengan diameter luar cincin langkah PTFE.
- Nolkan indikator dial untuk menetapkan titik referensi pengukuran.
Langkah 4: Putar Cincin Langkah PTFE
- Putar perlahan step ring PTFE di blok V sambil menjaga probe dial indikator tetap menyentuh diameter luar.
- Amati pembacaan dial indikator saat cincin berputar. Pembacaannya akan berfluktuasi jika cincinnya tidak konsentris sempurna.
Langkah 5: Catat Pengukurannya
- Lakukan beberapa pengukuran pada titik berbeda di sekeliling lingkar step ring PTFE.
- Catat pembacaan maksimum dan minimum yang diperoleh dari dial indikator. Perbedaan antara pembacaan maksimum dan minimum adalah runout total, yang merupakan indikasi konsentrisitas ring.
Langkah 6: Evaluasi Hasilnya
- Bandingkan pengukuran runout total dengan toleransi yang ditentukan untuk step ring PTFE. Jika runout total berada dalam rentang toleransi, ring dianggap mempunyai konsentrisitas yang dapat diterima.
- Jika total runout melebihi rentang toleransi, ring mungkin perlu dikerjakan ulang atau ditolak.
Tip Tambahan untuk Pemeriksaan Konsentrisitas yang Akurat
- Gunakan Indikator Dial Berkualitas Tinggi: Indikator dial berkualitas tinggi dengan sedikit peningkatan pengukuran akan memberikan pembacaan yang lebih akurat.
- Lakukan Beberapa Pengukuran: Melakukan beberapa pengukuran pada titik berbeda di sekeliling lingkar step ring PTFE akan membantu memastikan keakuratan pengukuran.
- Periksa Keausan dan Kerusakan: Sebelum memeriksa konsentrisitas, periksa step ring PTFE apakah ada tanda-tanda keausan atau kerusakan. Keausan dan kerusakan dapat mempengaruhi keakuratan pengukuran.
- Ikuti Instruksi Pabrikan: Selalu ikuti instruksi pabrik untuk menggunakan dial indikator dan alat ukur lainnya. Ini akan membantu memastikan pengukuran yang akurat dan andal.
Kesimpulan
Memeriksa konsentrisitas step ring PTFE merupakan langkah penting dalam memastikan kualitas dan kinerjanya. Dengan mengikuti langkah-langkah yang diuraikan dalam postingan blog ini dan menggunakan alat yang sesuai, Anda dapat mengukur konsentrisitas cincin langkah PTFE Anda secara akurat dan memastikan bahwa cincin tersebut memenuhi persyaratan yang ditentukan.

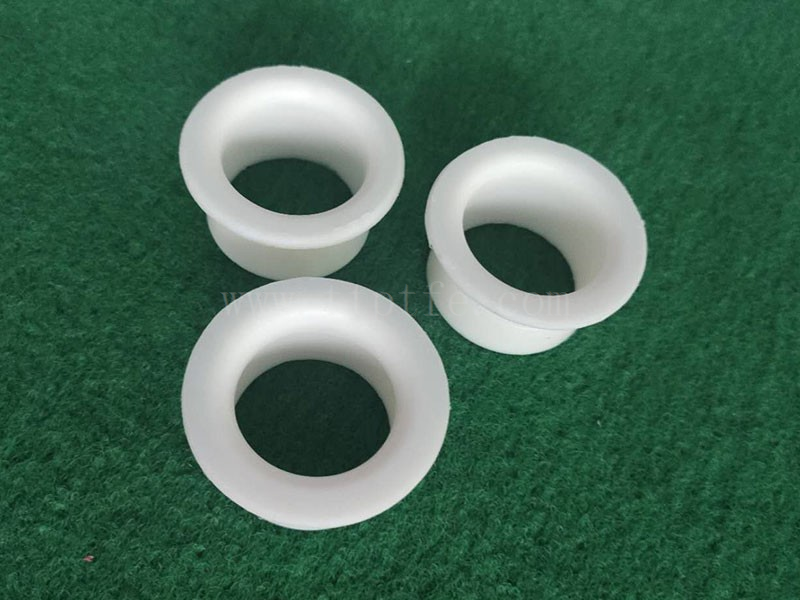

Jika Anda sedang mencari step ring PTFE berkualitas tinggi, kami siap membantu. Sebagai pemimpinCincin Langkah PTFEpemasok, kami menawarkan berbagai macam cincin langkah PTFE dan produk penyegelan lainnya, termasukSegel Batang Cincin PTFE Glyd dengan Oring. Produk kami diproduksi dengan standar kualitas dan presisi tertinggi, dan kami berkomitmen untuk menyediakan layanan dan dukungan terbaik kepada pelanggan kami.
Hubungi kami hari ini untuk mempelajari lebih lanjut tentang produk kami dan bagaimana kami dapat memenuhi kebutuhan spesifik Anda. Kami berharap dapat bekerja sama dengan Anda!
Referensi
- ASME Y14.5-2018, Dimensi dan Toleransi
- ISO 1101:2017, Spesifikasi produk geometris (GPS) - Toleransi geometris - Toleransi bentuk, orientasi, lokasi, dan run-out
